Specifikationer för Volvo FL

Allt du behöver veta om Volvo FL, i minsta detalj.

Drivlina

Se specifikationerna för motorer, växellådor, bakaxlar (inklusive utväxlingar), drivlinekombinationer och kraftuttag.

Medium Duty Electric – effekt/vridmoment



D5 – effekt/vridmoment


Nettovärden enligt: EC 582/2011

D8 – effekt/vridmoment


Nettovärden enligt: EC 582/2011

El​

Volvo FL

Prestanda

Upp till 180 kW (240 hk) kontinuerlig effekt

Räckvidd​

Upp till 450 km

Laddningstid (full laddning)

8 timmar med AC (43 kW) 2,3 timmar med DC (150 kW)

Batterikapacitet

280–565 kWh, 3–6 batterier


Diesel

D5

D8

Utsläppsstandard

Euro 6

Euro 6

Antal cylindrar

4

6

Slagvolym

5,1 dm³

7,7 dm³

Slaglängd

135 mm

135 mm

Cylinderdiameter

110 mm

110 mm

Kompressionsförhållande

17.5:1

17.5:1

Ekonomivarvtal

1 100–1 800 v/min

1 000–1 700 v/min

Avgasbromseffekt

80 kW (2 800 v/min)

120 kW (2 800 v/min)

Kompressionsbromseffekt*

–

170 kW (2 800 v/min)

Oljefilter

1

1

Oljebytesvolym, inklusive filter

15 l

20 l

Kylsystem, total volym

13 l

17 l



* tillval





 D5 210 hk (154 kW)






Max. effekt vid 2 200 v/min

210 hk




Max. moment vid 1 100–1 700 v/min

800 Nm




D5 240 hk (177 kW)*






Max. effekt vid 2 200 v/min

240 hk




Max. moment vid 1 200–1 600 v/min

900 Nm



*finns med B100, biodiesel





D8 250 hk (184 kW)






Max. effekt vid 2 100 v/min

250 hk




Max. moment vid 900–1 700 v/min

950 Nm




D8 280 hk (206 kW)






Max. effekt vid 2 100 v/min

280 hk




Max. moment vid 950–1 700 v/min

1 050 Nm




D8 320 hk (235 kW)*




Max. effekt vid 2 100 v/min

320 hk


Max. moment vid 1 050–1 600 v/min

1 200 Nm




*finns med B100, biodiesel



Oljebytesintervall
Upp till 100 000 km eller en gång vartannat år med VDS5.



Bränsle

EN 590 (EU-norm) max. 10 ppm svavel.

Motormonterat kraftuttag
Utväxling 1:1, upp till 600 Nm vridmoment både vid körning och stillastående.



Motormonterat kraftuttag



Momenteffekt

Utväxling

PTER-DIN

600 Nm*

1:1



PTER-1400

600 Nm*

1:1



PTER-100

600 Nm*

1:1




* Momenteffekt vid både körning och stillastående. Med AT2412 högsta vridmoment under körning = 150 Nm.

Manuella växellådor


De manuella växellådorna drivs med servoassistans. Den korta växelspaken, som är integrerad i instrumentpanelen, är vibrationsfri, och växelspakens rörelser är korta och precisa. Växellådorna kan beställas med kraftuttag.

Typ

Högsta växel

Max. moment (Nm)Godkänd för tågvikt (ton)

ZTO1006

6

1050

32.5

ZTO1109

9120044

STO8006

685024


Automatväxellådor


6-stegad automatväxellåda eller 8-stegad automatväxellåda med tre körlägen.

Typ

Högsta växel

Max. moment (Nm)Godkänd för tågvikt (ton)

AL306

6

1600

36

8AP1200

8

1200

36



Bakaxlar

Typ

Axel

Växel

Max. vridmoment (Nm)

Max. axel-/boggilast (t)

Godkänd för tågvikt (t)

Enkel reduktion

RSS0819A

Solo

Hypoid

950

8.5

19

RSS1125A

Solo

Hypoid

1050

11.5

25

RSS1132A

Solo

Hypoid

1050

11.5

32.5

RSS1344C

Solo

Hypoid

2600

13

44



Navreduktion

RSH1140C*

Solo

Hypoid

1200

11

40



*Endast för Volvo FL 4x4



Bakaxelutväxlingar

RSS0819A

RSS1125A

RSS1132A

RSH1140C*

RSS1344C

3.31:1

3.58:1

3.78:1

5.77:1

3.70

3.58:1

3.73:1

4.13:1

5.86:1

4.11

3.73:1

3.90:1

4.50:1

6.18:1

4.63

3.91:1

4.11:1

5.14:1

6.31:1

5.29:1

4.10:1

4.33:1

5.67:1

6.66:1

6.17:1

4.30:1

4.63:1

6.17:1





4.56:1

4.88:1







4.88:1

5.13:1







5.13:1

5.29:1







5.29:1

5.57:1







5.57:1

5.86:1







5.86:1










*Endast för Volvo FL 4x4



D5 210 hk

D5 240 hk

D8 250 hk

D8 280 hk

D8 320 hk

Växellådor



8AP1200

●●●●●

AL306

  ●●

STO8006

●

ZTO1006

 ●●●

ZTO1109

  ●●


Enkelväxlade bakaxlar



RSS0819A

●●

RSS1125A

●●●●

RSS1132A

●●●●

RSS1344C

   ●●


Bakaxlar med navreduktion



RSH1140C

  ●●


För drivning av påbyggnadsutrustning finns ett stort urval av kopplingsoberoende och kopplingsberoende kraftuttag.

Motormonterat



PTER-DIN: Bakmonterat motorkraftuttag för direktdriven hydraulpump.
PTER1400: Bakmonterat motorkraftuttag med flänsanslutning för hydraulpump.
PTER100: Bakmonterat motorkraftuttag med flänsanslutning för hydraulpump.

Växellådsmonterat



PTR-HF/FH/ZF: Medbringaranslutet och lågvarvigt eller högvarvigt.
PTR-HP/PH/ZF: Pumpanslutet och lågvarvigt eller högvarvigt.

Hytt

Hitta specifikationer om hyttmått, hytthöjd över mark och hyttfunktioner

Volvo FL Day cab

Daghytt


Daghytt med bekväm och ergonomisk förarplats. Invändig höjd 1 605 mm

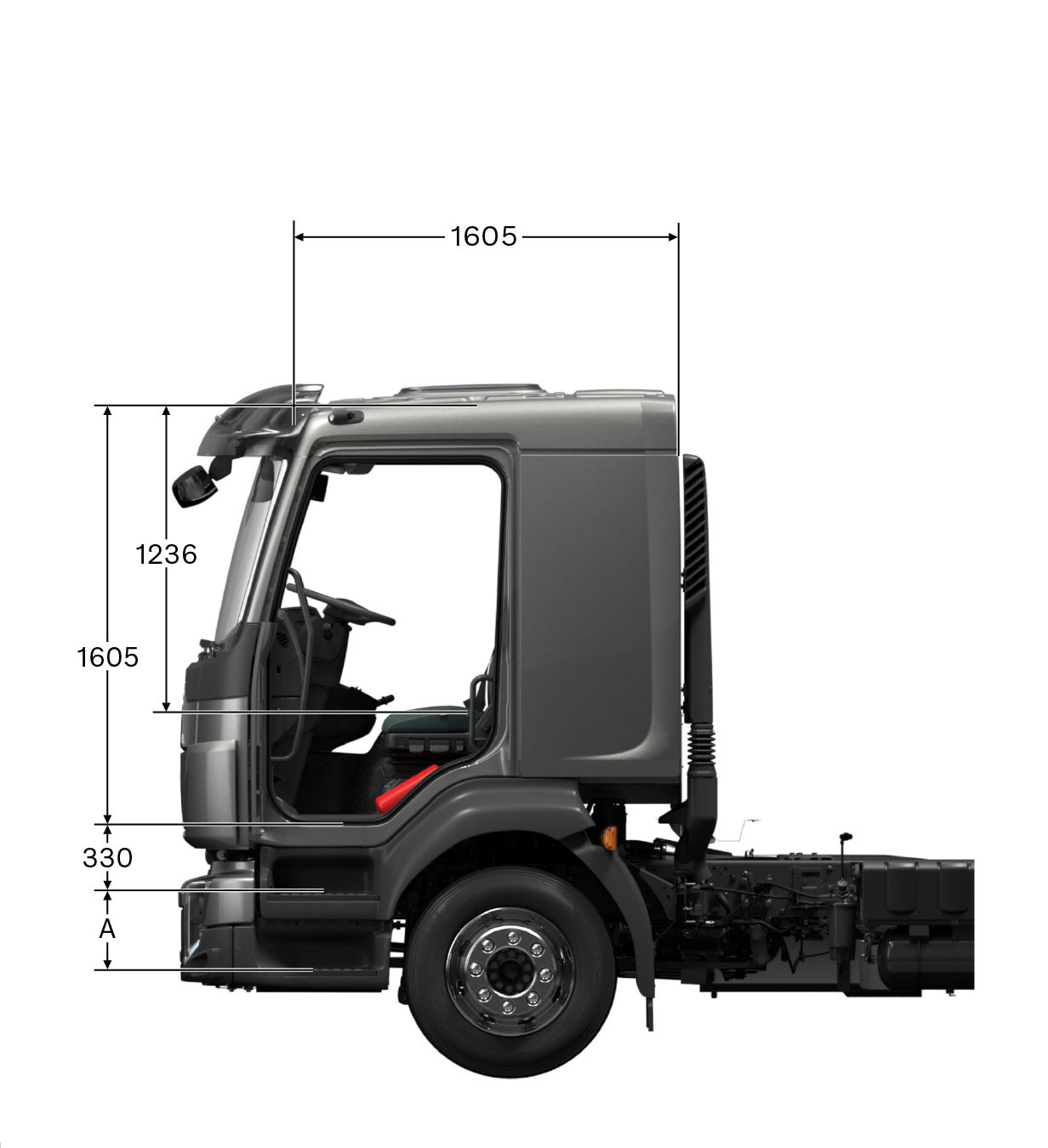

short sleeper cab

Kort sovhytt


Kort sovhytt erbjuder extra utrymme som kan utrustas med en säng för en person eller användas som kontorsutrymme med extra förvaringsutrymmen. Invändig höjd 1 605 mm.

volvo-crew-cab

Manskapshytt


Manskapshytt med extra stort utrymme för flera passagerare, upp till 7 personer. Invändig höjd 1 605 mm.

Hyttupphängning

Hyttens främre upphängning har gummikuddar som absorberar små vertikala rörelser, medan den bakre har spiralfjädrar och stötdämpare.


Hyttfärger

Finns i 300 fasta varianter. Ytterligare färger kan beställas.


Förarstol

Tre olika komfortnivåer: Komfort, Standard och Ekonomi. Alla tre har justeringsmöjligheter för ryggstöd, längd, höjd och lutning framåt samt integrerade nackstöd.


Passagerarstol

Tre olika komfortnivåer: Standard, Ekonomi och Bas.


Sängar

Sängen finns i en eller två delar och är antingen 580 mm eller 780 mm bred. Som tillval finns sänghäst och rökdetektor.


Invändig förvaring

I hytten finns många praktiska och lättåtkomliga utrymmen och fack för förvaring av dokument och personliga tillhörigheter. Ovanför vindrutan finns exempelvis två förvaringsutrymmen som skyddas av en lucka eller ett nät och här finns också fyra DIN-fack. Det finns dessutom möjlighet att specificera olika förvaringsmöjligheter och lådor på motortunneln samt skrivbräde och klädhängare som tillval.


Taklucka

Hytten kan utrustas med en taklucka som kan öppnas 50 millimeter. Luckan kan regleras manuellt eller elektriskt.


Ratt

Ratten har en diameter på 460 eller 500 mm, beroende på lastbilens konfiguration, och kan justeras pneumatiskt till önskad position.


Klimatsystem

Hyttvärmesystemet finns i två varianter: en manuellt styrd variant med bara värmare och en manuellt styrd värmare med
luftkonditionering. Det är dessutom möjligt att specificera en parkeringsvärmare på 2 kW som tillval.


Stolsklädsel

Komforttextil.


Väggklädsel

Komforttextil.

Hyttvärmesystem

Hyttvärmesystemet finns i två varianter: en manuellt styrd variant med bara värmare och en manuellt styrd värmare med luftkonditionering. Det är dessutom möjligt att specificera en parkeringsvärmare på 2 kW som tillval.


Invändig förvaring

I hytten finns många praktiska och lättåtkomliga utrymmen och fack för förvaring av dokument och personliga tillhörigheter. Ovanför vindrutan finns exempelvis två förvaringsutrymmen som skyddas av en lucka eller ett nät och här finns också fyra DIN-fack. Det finns dessutom möjlighet att specificera olika förvaringsmöjligheter och lådor på motortunneln samt skrivbräde och klädhängare som tillval.


Horn

Det finns två typer av extrahorn, eldrivna eller tryckluftsdrivna: antingen två takmonterade tryckluftshorn eller ett elektriskt horn under frontluckan.


Säng (komforthytt)

Sängen finns i en eller två delar och är antingen 580 millimeter eller 780 millimeter bred. Som tillval finns sänghäst och rökdetektor.

Chassi

Hitta specifikationer om chassihöjder, max. axeltryck fram, bakhjulsupphängning, kopplingshöjder, dragbilar, chassifunktioner och bromsar.

Låg

ca 810–830 mm

Med

ca 860 mm

Hög

ca 950 mm

Extrahög

ca 960 mm

XX-hög*:

ca 1 175 mm


*Endast för Volvo FL 4x4

 LuftBlad
Låg4,0/4,5 ton4.2
Med 4,5/5,0/5,8 ton
Hög 5,0/5,6/5,8/6,3 ton
Extrahög7,1 ton7,1/7,5 ton
XX-hög 5,6 ton


TypUpphängningAxeltryckReduktion
RAD – L80Blad11,5 tonEnkel
RAD – KRLuft13 tonEnkel
RAD – A2VLuft10,5 tonEnkel


Dragbalkar för anslutning av släp finns.

Bränsletankar
Bränsletankarna finns i plast, stål och aluminium. Bränslevolymen varierar från 80 till 300 liter. Det finns dessutom en kombination av två 215-literstankar, med en total volym på 430 liter.

AdBlue-tankar
AdBlue-tanken är gjord av plast och volymen är 32 liter. AdBlue-pumpen är integrerad i tankmodulen. Det finns en variant för fordon med högermonterad bränsletank (ADTP-R) och en för fordon med vänstermonterad tank (ADTP-L).

Volvo FL har tryckluftsbromsar med ventilerade skivor både fram och bak. EBS (elektroniskt styrt bromssystem) är ett låsningsfritt skivbromssystem som både ger snabbare och säkrare bromsrespons och minskar bromsslitaget. Systemet har funktioner som låsningsfria bromsar (ABS), en differentialspärr och bromsutjämning. Bromsutjämningssystemet kombinerar fordonets olika bromsar för att uppnå en jämnare bromsning och minska slitaget på färdbromsarna och däcken. I det utökade EBS-paketet ingår en funktion som underlättar start i backar. Bromsskivorna finns i olika storlekar beroende på användningsområde.

EBS Medium

Utöver innehållet i EBS Standard innehåller EBS Medium följande funktioner:



EBS-statusövervakning

EBS-statusövervakning via fordonets elsystem, TEA2+ och Volvo Tech Tool.



Start-i-backe-hjälp

Bromsarna frigörs inte förrän vridmomentet är tillräckligt högt för att driva fordonet framåt.



Analys av beläggningsslitage

Varning för beläggslitage – beräknar hur lång körsträcka som återstår med befintliga bromsbelägg. (Endast för skivbromsar.)



Automatisk lossning av parkeringsbroms

Parkeringsbromsen lossas när föraren trycker på gaspedalen och en växel är vald.

Hydraulisk retarder för AL306-växellådor
Den kompakta integrerade hydrauliska retardern (varianterna RET-HYDR och RET-TPT) är monterad på växellådan. Maximal effekt är 400 kW.

Den maximala utväxlingen i momentomvandlaren (TC421) är 1,77:1.

I tillägg till programpaketen finns även följande alternativ:

ESC (elektroniskt stabiliseringssystem)
Stabiliseringsprogrammet gör att varje hjul bromsas individuellt, vilket ger högre stabilitet åt ekipaget och motverkar fällknivseffekten, vältolyckor samt kanande och vajande släp. ESC uppfyller kraven om elektronisk kontroll av fordonsstabilitet och finns för två- och treaxlade fordon.

Nödbromsljus

Vid hastiga inbromsningar från hastigheter över 50 km/h blinkar bromsljusen med fyra blinkningar per sekund.



Hydraulisk retarder

Växellådsmonterad kompaktretarder med en maxeffekt på 440 kW.

Faktablad

Data – allt du behöver. Ladda ned datablad i PDF-format för Volvo FL-serien från följande länkar.
