Allt du behöver veta om Volvo FL, i minsta detalj.
Se specifikationer för chassihöjder, maximalt framaxeltryck, bakhjulsupphängning, kopplingshöjder, dragbilar, chassifunktioner och bromsar.
| Höjd | |
|---|---|
| Low | ca 810–830 mm |
| Med | ca 860 mm |
| Hög | ca 950 mm |
| Extrahög | ca 960 mm |
| XX-hög*: | ca 1 175 mm |
*Endast för Volvo FL 4x4
Max. axeltryck fram (ton)| Luft | Blad | |
|---|---|---|
| Low | 4,0/4,5 ton | 4.2 |
| Med | 4,5/5,0/5,8 ton | |
| High | 5,0/5,6/5,8/6,3 ton | |
| Extrahög | 7,1 ton | 7,1/7,5 ton |
| XX-hög | 5,6 ton |
| Typ | Upphängning | Axeltryck | Reduktion |
| RAD – L80 | Blad | 11,5 ton | Enkel |
| RAD – KR | Luft | 13 ton | Enkel |
| RAD – A2V | Luft | 10,5 ton | Enkel |
DragbalkarDragkrokar för anslutning av släp finns.
BränsletankarBränsletankarna finns i plast, stål eller aluminium. Bränslevolymen varierar från 80 till 300 liter. Det finns dessutom en kombination av två 215-literstankar, med en total volym på 430 liter. | AdBlue-tankarAdBlue-tanken är gjord av plast, och volymen är 32 liter. AdBlue-pumpen är integrerad i tankmodulen. Det finns en variant för fordon med högermonterad bränsletank (ADTP-R) och en för fordon med vänstermonterad tank (ADTP-L). |
Volvo FL har tryckluftsbromsar med ventilerade skivor både fram och bak. EBS (elektroniskt styrt bromssystem) är ett låsningsfritt skivbromssystem som både ger snabbare och säkrare bromsrespons och minskar bromsslitaget. Systemet har funktioner som låsningsfria bromsar (ABS), en differentialspärr och bromsutjämning. Bromsutjämningssystemet kombinerar fordonets olika bromsar för att uppnå en jämnare bromsning och minska slitaget på färdbromsarna och däcken. I det utökade EBS-paketet ingår en funktion som underlättar start i backar. Bromsskivorna finns i olika storlekar beroende på användningsområde.
| EBS Medium Utöver innehållet i EBS Standard innehåller EBS Medium följande funktioner: | Hydraulisk retarder för AL306-växellådor Den maximala utväxlingen i momentomvandlaren (TC421) är 1,77:1. |
| EBS-statusövervakning EBS-statusövervakning via elsystemet TEA2+ och Volvo Tech Tool. | |
| Start-i-backe-hjälp Bromsarna frigörs inte förrän vridmomentet är tillräckligt högt för att driva fordonet framåt. | |
| Analys av beläggslitage Varning om bromsbeläggsslitage – beräknar hur lång körsträcka som återstår med befintliga bromsbelägg. (Endast för skivbromsar.) | |
| Automatisk lossning av parkeringsbroms Parkeringsbromsen lossas när föraren trampar på gaspedalen och lägger i en växel. |
I tillägg till programpaketen finns även följande alternativ:
| ESC (elektroniskt stabiliseringssystem) Stabiliseringsprogrammet gör att varje hjul bromsas individuellt, vilket ger högre stabilitet åt ekipaget och motverkar fällknivseffekten, vältolyckor samt kanande och vajande släp. ESC uppfyller kraven om elektronisk kontroll av fordonsstabilitet och finns för två- och treaxlade fordon. | Nödbromsljus Vid hastiga inbromsningar från över 50 km/h blinkar bromsljusen med fyra blinkningar per sekund. |
| Hydraulisk retarder Växellådsmonterad kompaktretarder med en maxeffekt på 440 kW. |
Se specifikationerna för motorer, växellådor, bakaxlar (inklusive utväxlingar), drivlinekombinationer och kraftuttag.
| D5K | D8K |
|---|---|---|
| Utsläppsstandard | Euro 6 | Euro 6 |
Antal cylindrar | 4 | 6 |
Slagvolym | 5,1 dm³ | 7,7 dm³ |
Slaglängd | 135 mm | 135 mm |
Cylinderdiameter | 110 mm | 110 mm |
Kompressionsförhållande | 17.5:1 | 17.5:1 |
Ekonomivarvtal | 1 100–1 800 v/min | 1 000–1 700 v/min |
Avgasbromseffekt (2 800 v/min) | 80 kW | 120 kW |
Motorbromseffekt (2 800 v/min) | – | 170 kW |
Oljefilter | 1 | 1 |
Oljebytesvolym, inklusive filter | 15 l | 20 l |
Kylsystem, total volym | 13 l | 17 l |
Oljebytesintervall Bränsle | Motormonterat kraftuttag Biodieselutförande |
Motormonterat kraftuttag
| Effektuttag | Utväxling | |
|---|---|---|
| PTER-DIN | 600 Nm* | 1:1 |
| PTER-1400 | 600 Nm* | 1:1 |
| PTER-100 | 600 Nm* | 1:1 |
*momenteffekt vid både körning och stillastående. Med AT2412 högsta vridmoment under körning = 150 Nm.

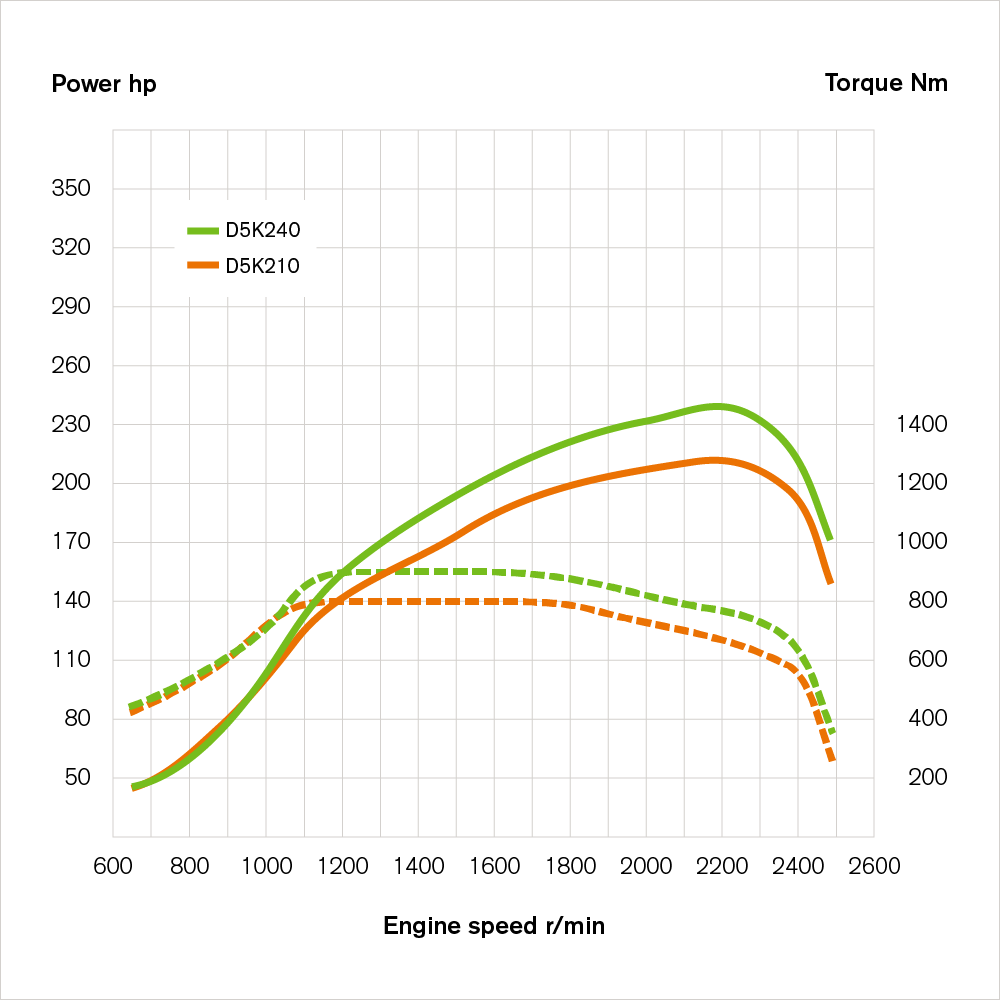

 | D5K – Euro 6 effekt/vridmoment Nettovärden enligt: EC 582/2011 |
Nettovärden enligt: EC 582/2011
D5K210 (154 kW) |
|
Max. effekt vid 2 200 v/min | 210 hk |
Max. moment vid 1 100–1 700 v/min | 800 Nm |
D5K240 (177 kW) |
|
Max. effekt vid 2 200 v/min | 240 hk |
Max. moment vid 1 200–1 600 v/min | 900 Nm |

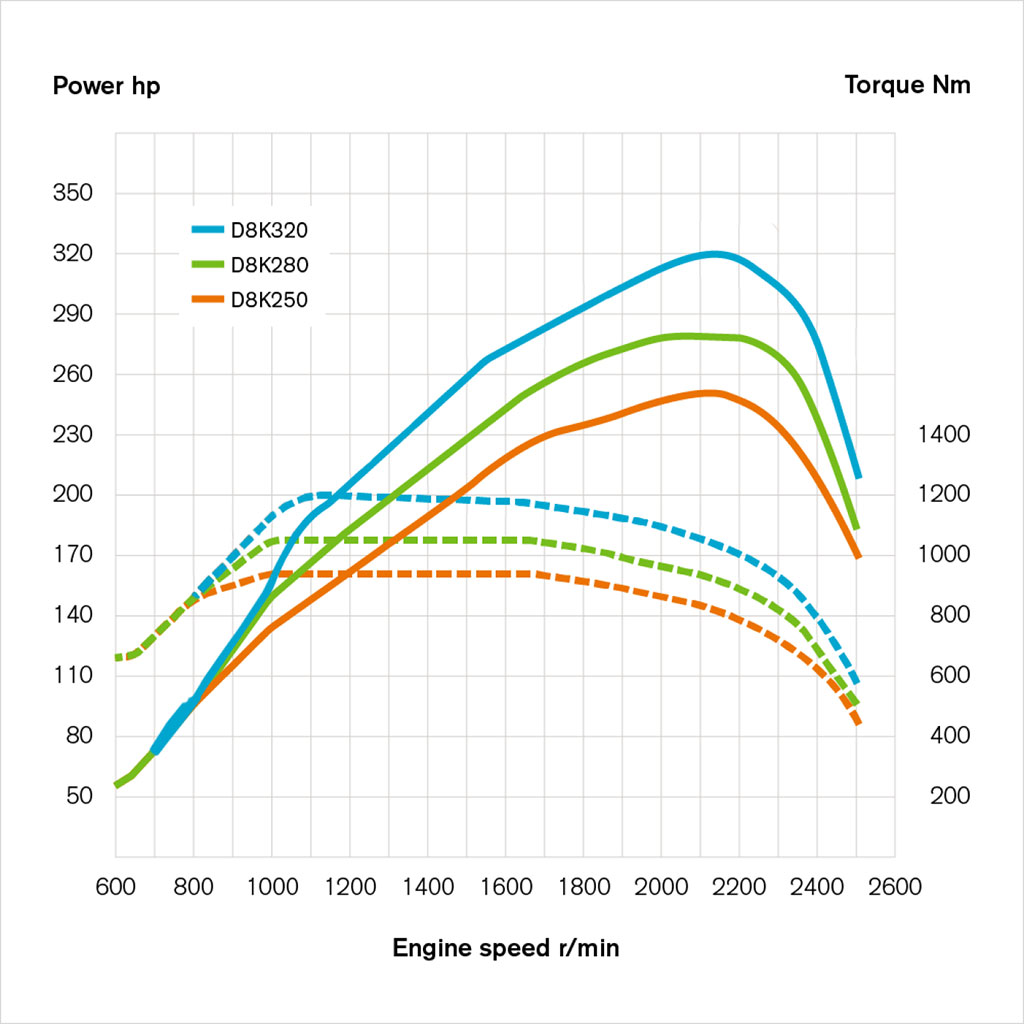

 | D8K – effekt/vridmoment Nettovärden enligt: EC 582/2011 |
Nettovärden enligt: EC 582/2011
D8K250 (184 kW) |
|
Max. effekt vid 2 100 v/min | 250 hk |
Max. moment vid 900–1 700 v/min | 950 Nm |
D8K280 (206 kW) |
|
Max. effekt vid 2 100 v/min | 280 hk |
Max. moment vid 950–1 700 v/min | 1 050 Nm |
| D8K320 (235 kW) | |
| Max. effekt vid 2 100 v/min | 320 hk |
| Max. moment vid 1 050–1 600 v/min | 1 200 Nm |
De manuella växellådorna drivs med servoassistans. Den korta växelspaken, som är integrerad i instrumentpanelen, är vibrationsfri, och växelspakens rörelser är korta och precisa. Växellådorna kan beställas med kraftuttag.
Typ | Högsta växel | Max. vridmoment (Nm) | Godkänd för tågvikt (ton) |
|---|---|---|---|
ZTO1006 | 6 | 1050 | 32.5 |
ZTO1109 | 9 | 1200 | 44 |
STO8006 | 6 | 850 | 24 |
6-växlad automatväxellåda eller 8-växlad automatväxellåda med tre körlägen.
Typ | Högsta växel | Max. vridmoment (Nm) | Godkänd för tågvikt (ton) |
|---|---|---|---|
AL306 | 6 | 1600 | 36 |
| 8AP1200 | 8 | 1200 | 36 |
Typ | Axel | Växel | Max. vridmoment (Nm) | Max axel-/boggitryck | Godkänd för tågvikt (ton) |
|---|---|---|---|---|---|
Enkel reduktion |
|
|
|
|
|
RSS0819A | Solo | Hypoid | 950 | 8.5 | 19 |
RSS1125A | Solo | Hypoid | 1050 | 11.5 | 25 |
RSS1132A | Solo | Hypoid | 1050 | 11.5 | 32.5 |
| RSS1344C | Solo | Hypoid | 2600 | 13 | 44 |
Navreduktion |
|
|
|
|
|
RSH1140C* | Solo | Hypoid | 1200 | 11 | 40 |
*Endast för Volvo FL 4x4
RSS0819A | RSS1125A | RSS1132A | RSH1140C | RSS1344C |
|---|---|---|---|---|
3.31:1 | 3.58:1 | 3.78:1 | 5.86:1 | 3.70 |
3.58:1 | 3.73:1 | 4.13:1 | 6.31:1 | 4.11 |
3.73:1 | 3.90:1 | 4.50:1 |
| 4.63 |
3.91:1 | 4.11:1 | 5.14:1 |
| 5.29:1 |
4.10:1 | 4.33:1 | 5.67:1 |
| 6.17:1 |
4.30:1 | 4.63:1 | 6.17:1 |
| |
4.56:1 | 4.88:1 |
|
| |
4.88:1 | 5.13:1 |
|
| |
5.13:1 | 5.29:1 |
|
| |
5.29:1 | 5.57:1 |
|
| |
5.57:1 | 5.86:1 |
|
| |
5.86:1 |
|
|
|
| D5K210 | D5K240 | D8K250 | D8K280 | D8K320 | |
|---|---|---|---|---|---|
| Växellådor | |||||
| 8AP1200 | ● | ● | ● | ● | ● |
| AL306 | ● | ● | |||
| STO8006 | ● | ||||
| ZTO1006 | ● | ● | ● | ||
| ZTO1109 | ● | ● | |||
| Enkelväxlade bakaxlar | |||||
| RSS0819A | ● | ● | |||
| RSS1125A | ● | ● | ● | ● | |
| RSS1132A | ● | ● | ● | ● | |
| RSS1344C | ● | ● | |||
| Bakaxlar med navreduktion | |||||
| RSH1140C | ● | ● |
För drivning av påbyggnadsutrustning finns ett stort urval av kopplingsoberoende och kopplingsberoende kraftuttag.
Motormonterat | Växellådsmonterat |
| PTER-DIN Bakmonterat motorkraftuttag för direktdriven hydraulpump. PTER1400 Bakmonterat motorkraftuttag med flänsanslutning för hydraulpump. PTER100 Bakmonterat motorkraftuttag med flänsanslutning för hydraulpump. | PTR-HF/FH/ZF Medbringaranslutet och lågvarvigt eller högvarvigt. PTR-HP/PH/ZF Pumpanslutet och lågvarvigt eller högvarvigt. |
Hitta specifikationer om hyttmått, hytthöjd över mark och hyttfunktioner
 |  |  |
DaghyttDaghytt med bekväm och ergonomisk förarplats. Invändig höjd 1 605 mm. |
|
|
| Hyttupphängning Hyttens främre upphängning har gummikuddar som absorberar små vertikala rörelser, medan den bakre upphängningen har spiralfjädrar och stötdämpare. | Hyttvärmesystem Hyttvärmesystemet finns i två varianter: en manuellt styrd variant med bara värmare och en manuellt styrd värmare med luftkonditionering. Det är dessutom möjligt att specificera en parkeringsvärmare på 2 kW som tillval. |
| Hyttfärger Finns i cirka 300 fasta varianter. Därutöver kan ytterligare färger beställas. | Invändig förvaring I hytten finns många praktiska och lättåtkomliga utrymmen och fack för förvaring av dokument och personliga tillhörigheter. Ovanför vindrutan finns exempelvis två förvaringsutrymmen som skyddas av en lucka eller ett nät och här finns också fyra DIN-fack. Det finns dessutom möjlighet att specificera olika förvaringsmöjligheter och lådor på motortunneln samt skrivbräde och klädhängare som tillval. |
| Förarstol Tre olika komfortnivåer: Komfort, Standard och Ekonomi. Alla tre har justeringsmöjligheter för ryggstöd, längd, höjd och lutning framåt samt integrerade nackstöd. | Horn Det finns två typer av extrahorn, eldrivna eller tryckluftsdrivna – antingen två takmonterade tryckluftshorn eller ett elektriskt horn under frontluckan. |
| Passagerarstol Tre olika komfortnivåer: Standard, Ekonomi och Bas. | Säng (komforthytt) Sängen finns i en eller två delar och är antingen 580 mm eller 780 mm bred. Som tillval finns sänghäst och rökdetektor. |
| Sängar Sängen finns i en eller två delar och är antingen 580 mm eller 780 mm bred. Som tillval finns sänghäst och rökdetektor. | |
| Invändig förvaring I hytten finns många praktiska och lättåtkomliga utrymmen och fack för förvaring av dokument och personliga tillhörigheter. Ovanför vindrutan finns exempelvis två förvaringsutrymmen som skyddas av en lucka eller ett nät och här finns också fyra DIN-fack. Det finns dessutom möjlighet att specificera olika förvaringsmöjligheter och lådor på motortunneln samt skrivbräde och klädhängare som tillval. | |
| Taklucka Hytten kan utrustas med en taklucka som kan öppnas 50 mm och som styrs manuellt eller elektriskt. | |
| Ratt Ratten har en diameter på 460 eller 500 mm beroende på lastbilens konfiguration, och kan justeras pneumatiskt till önskad ställning | |
| Klimatsystem Hyttvärmesystemet finns i två varianter: en manuellt styrd variant med bara värmare och en manuellt styrd värmare med luftkonditionering. Det är dessutom möjligt att specificera en parkeringsvärmare på 2 kW som tillval. | |
| Sätesklädsel Komforttextil. | |
| Väggklädsel Komforttextil. | |
Data – allt du behöver. Ladda ned datablad i PDF-format för Volvo FL-serien från följande länkar.
